Revit Türfamilien - Bibliothek 1

Revit Türfamilien mit Lichtausschnitt
Die Türfamilien für Türen mit Lichtausschnitt sind in allen Grundparametern, welche nicht die Gestalt des Türblattes betreffen, identisch mit den von Autodesk mit Revit seit der Version 2019 im BIM Content für D A CH ausgelieferten Familien. Sie können daher genau wie diese Standard-Türfamilien aus der BIM Bibliothek von Autodesk eingesetzt werden und reagieren auch bezüglich der Grafikeinstellungen identisch wie die Familien von Autodesk.

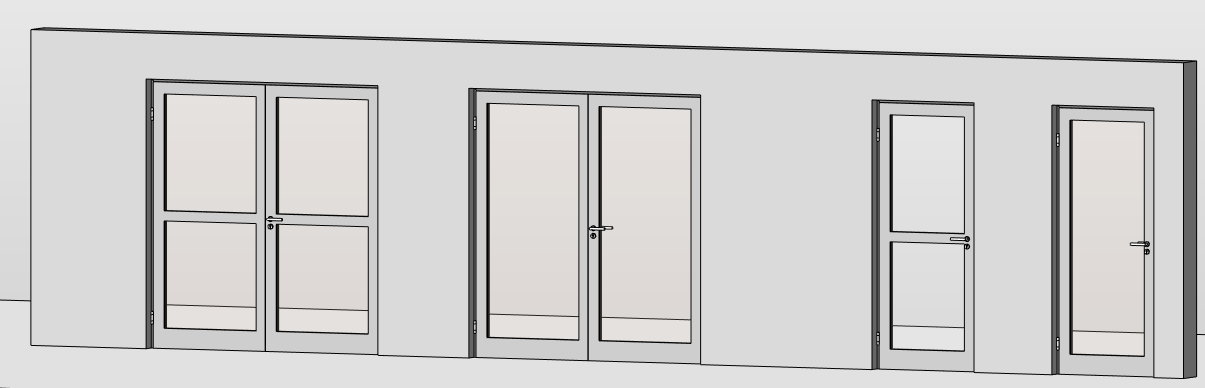

Mit den Türfamilien können Türblätter mit einem oder zwei Lichtausschnitten erstellt werden. Die Parameter der Türen sind so definiert, dass sowohl Türblätter für Rohrrahmentüren aus Stahl, Aluminium oder Kunststoff als auch Türblätter für Holztüren mit Ausschnitten erstellt werden können.

Anzahl und Form der Lichtausschnitte, Dicke der Füllungen:

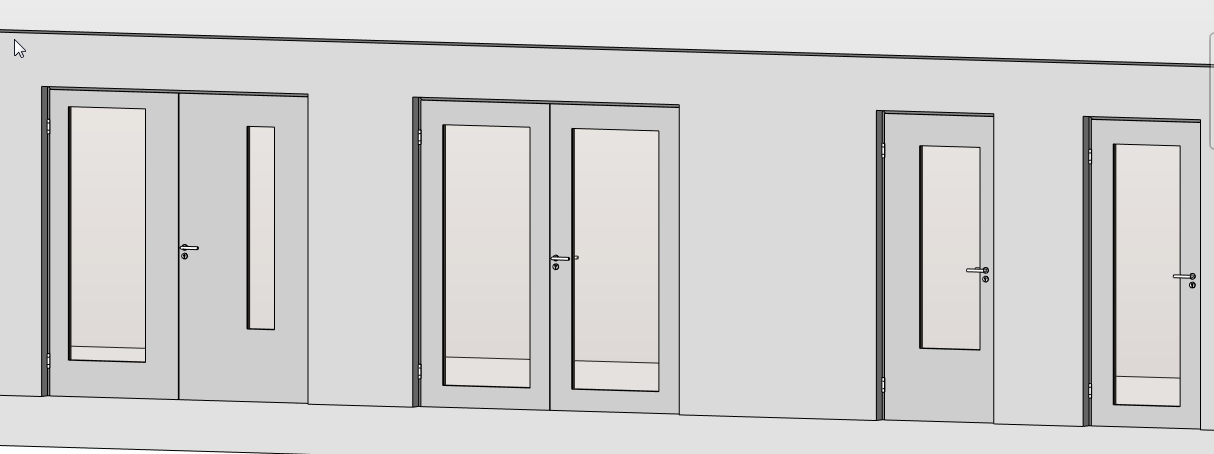

• Es können ein- und zweiflügelige Türen mit je einem oder zwei rechteckigen Lichtausschnitten je Türblatt erstellt werden.
• Bei zwei Lichtausschnitten sind diese horizontal durch einen Riegel geteilt.
• Die Höhenposition und die Ansichtsbreite des Riegels sind veränderbar.
• Die Breite der Lichtausschnitte in einem Türflügel mit zwei Lichtausschnitten ist immer gleich.
• Bei zweiflügeligen Türen mit je zwei Lichtausschnitten im Geh- und Standflügel ist die Höhenposition des Riegels und seine Breite immer in beiden Flügeln gleich.
• Bei zweiflügeligen Türen kann für den Gehflügel und den Standflügel jeweils unabhängig eingestellt werden, ob das Türblatt ein oder zwei Lichtausschnitte hat.
• Die Dicke der Füllung kann eingestellt werden. Die Dicke aller Füllungen ist bei Türen mit zwei Lichtausschnitten und bei zweiflügeligen Türen mit ein oder zwei Lichtausschnitten immer gleich

Ansichtsbreiten der Rahmen der Türblätter:

• Für die Ansichtsbreiten der Rahmen der Türblätter gibt es einen Parameter, der alle Breiten auf einen Wert setzt, die einheitliche Breite der Rahmen kann eingestellt werden.
• Wenn der Parameter für gleiche Rahmenbreiten nicht aktiv ist, können für jede Seite individuelle Rahmenbreiten eingestellt werden.
• Bei zweiflügeligen Türen können die Ansichtsbreiten der Rahmen von Geh- und Standflügel unabhängig voneinander eingestellt werden, wenn der Parameter für gleiche Rahmenbreiten nicht aktiv ist. Ist der Parameter aktiv, sind die Rahmenbreiten in Geh- und Standflügel an allen Seiten gleich.

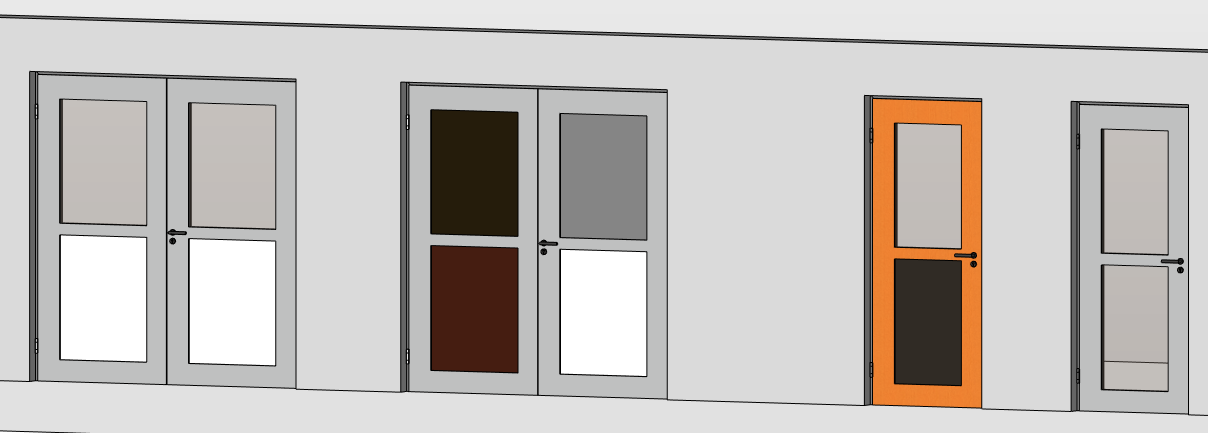

Material der Rahmen und Füllungen der Türblätter:

• Bei Türen mit zwei Lichtausschnitten kann das Material der unteren und oberen Füllung unterschiedlich eingestellt werden.
• Bei zweiflügeligen Türen kann das Material der Füllungen im Geh- und Standflügel unterschiedlich eingestellt werden.
• Außerdem kann auch hier bei Türen mit zwei Lichtausschnitten das Material der unteren und oberen Füllung unterschiedlich eingestellt werden.
• Die Dicke aller Füllungen ist bei Türen mit zwei Lichtausschnitten und bei zweiflügeligen Türen mit ein oder zwei Lichtausschnitten immer gleich

Wenn Sie sich für die Bibliothek interessieren oder sie direkt bestellen möchten, senden Sie bitte eine E-Mail mit Ihren vollständigen Kontaktdaten an:

info@cad-beratung-vehar.de

Bibliothek 1 mit Türfamilien: 150,00 zzgl. ges. MwSt.

Bibliothek 1 und 2 im Paket: 180,00 zzgl. ges. MwSt.
